ÚKOL 1 : 3D model psacího stolu a
stolní lampy (AutoCad)
Vytvoř 3D model psacího stolu se stolní
lampou - celá scéna bude vlastnoručně vytvořena pouze pomocí nástrojů
AutoCadu, není dovoleno použít již hotové knihovní objekty!!!.
Vytvoř vizualizovaný výstup obsahující:
-
realistické materiály
-
osvětlení – dvě varianty - denní a večerní
(rozsvícená lampa)(definování pomocí Scény)
-
perspektivní pohledy (2)
-
výsledná vizualizace bude uložena do souborů
- formát TIFF, 800x600 bodů, 24 bit barevná hloubka
Připrav tiskový výstup (plakát) z
výkresového prostoru na formát A2 obsahující:
-
perspektivní pohledy
-
drátový model - skryté hrany
-
fotorealistické vizualizace
-
textové informace (název projektu, autor,
předmět,...)
Vytiskni do formátu dwf

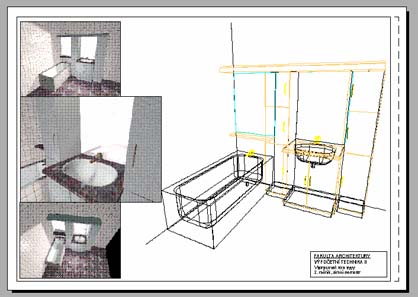

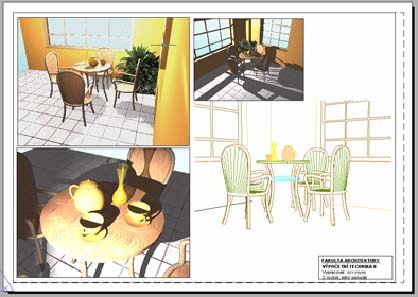

Příklad tiskového výstupu:
Termín
odevzdání: stul.dwg, stul.dwf,
pohled1.tif, pohled2.tif – budou uloženy do
10.11.2006 do adresáře
H:/…/VT3/ukol1/…
V daném adresáři budou uloženy pouze
uvedené soubory (tj. 4 ks), s uvedenými názvy.
NUTNÉ ! ! !
|
|
ÚKOL 2 : Rodinný dům (Architectural
Desktop, Allplan, ArchiCad)
Vytvoř model rodinného domu – přízemní
3+1, valbová střecha – zdroj internet popř. vlastní tvorba
Připrav tiskový výstup z výkresového
prostoru dle pokynů:
-
půdorys přízemí v měřítku 1 : 50 - prováděcí
projekt (konstrukce, kóty, označení místností, popisky oken a dveří,
legenda místností, tabulka oken a dveří, rohové razítko)
-
studie - půdorys (studie),řez, pohled,
perspektiva
Oba
tiskové výstupy realizuj do formátu dwf (prizemi.dwf, studie.dwf)
3D model ulož do formátu 3D DWF
(model.dwf)

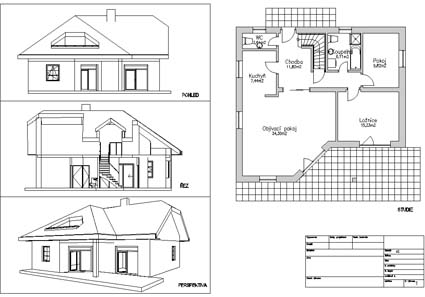

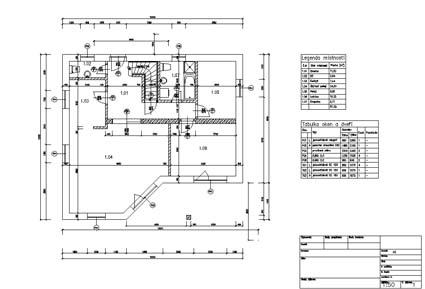

Příklad tiskového výstupu:
Termín odevzdání:
Projekt - dum.dwg, prizemi.dwf, studie.dwf,
model.dwf (popř.
odpovídající soubory z jiných CAD aplikací) – bude uložen do
22.12.2006 do
adresáře H:/…/VT3/ukol2/.
V daném adresáři budou uloženy
pouze uvedené soubory (tj. 4ks
- platné pro ADT) s uvedenými názvy.
NUTNÉ ! ! !
|
