3.etapa : Fakulta Architektury

Společné zázemí

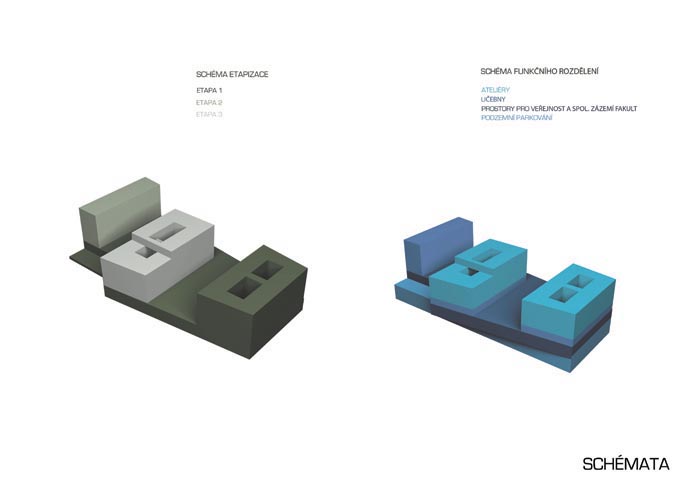

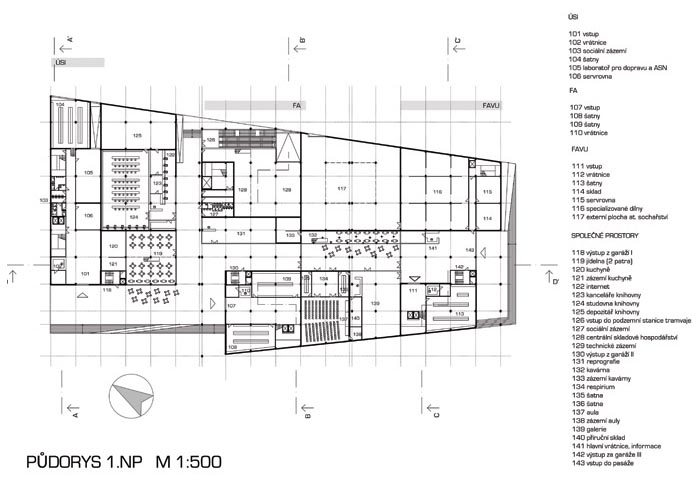

Prostory společného zázemí bude sloužit nejen studentům tří navrhovaných fakult, ale bude zde prostor i pro studenty z okolí nebo pro veřejnost. Hmota společného zázemí je umístěna v 1.NP, je přístupná ze tří stran díky dvěma pasážím, které touto hmotou procházejí podélným i příčným směrem. Půdorys společných prostor v podstatě vychází z tvaru ohraničeného pozemku. Pasáže jsou kryté, osvětlované prosklenými lichoběžníkovitými světlíky. Do hmoty spol. prostor jsou vykrojeny nekryté plochy a to prostor náměstí a částečně zastřešená exteriérová plocha ateliéru sochařství FAVU. Při vstupu do areálu z ulice Akademické jsou umístěny informace, dále je zde malá dvoupodlažní kavárna naproti galerie a auly. Proti vstupu z nově vzniklého náměstí je reproservis a knihovna s informačním centrem. Do náměstí je rovněž situována jídelna s venkovním posezením. U výstupu do ulice Bulínovy je umístěn krytý vstup do podzemní stanice tramvaje. Ve středu společných prostor je umístěno technické zázemí sloužící všem třem fakultám. Na střeše prostor společného zázemí se nacházejí terasy přístupné z 2.NP všech tří fakult. Mezi světlíky jsou pochůzí zpevněné plochy a extenzivní zelené střechy, které mohou sloužit kromě odpočinku také jako výstavní prostory pro sochaře a výtvarníky.

Fakulta výtvarných umění

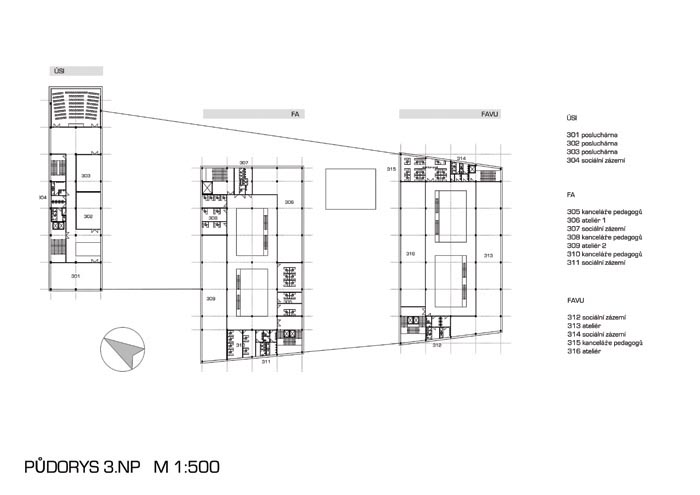

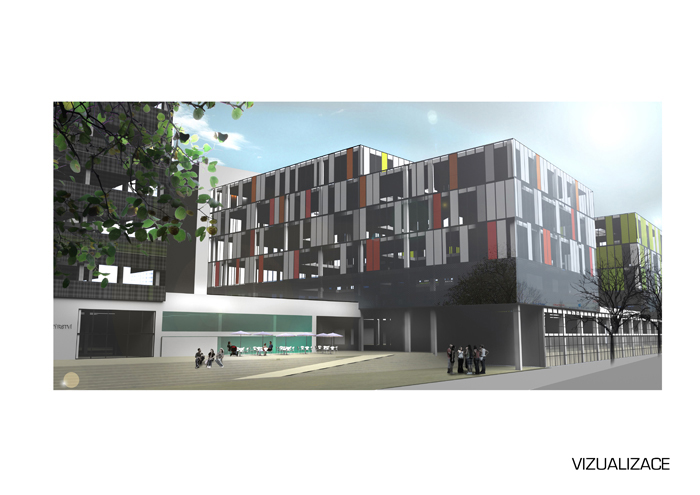

FAVU pohledově uzavírá a ze severu vymezuje prostor před Právnickou fakultou. Dominantní schodiště a rampa upozorňují na hlavní vstup nejen do FAVU, ale i do celého areálu škol VUT. Na podnoži  společného zázemí stojí čtyřpodlažní budova lichoběžníkového půdorysu. Jako školu ateliérového typu jsme ji rozdělili následujícím způsobem:  V 1. NP se nachází  vstup s vrátnicí, šatny, servrovna a specializované dílny s externí plochou pro ateliér sochařství, kterou je možno zásobovat z ulice Bulínovy. V 2.NP se nachází prostory děkanátu a učebny, Ve 3.-5.NP potom ateliéry a kanceláře pedagogů. Patra ateliérů jsou dispozičně velmi uvolněná, ateliéry jsou od chodeb odděleny pouze prosklenými příčkami. V ateliérech jsou navrženy mobilní příčky, které lze rozmisťovat dle potřeby. Ve 3.-5.NP prochází atria, kterými je seshora osvětlován interiér dvěma světlíky.  Ke zlepšení komunikace mezi ateliéry navrhujeme v těchto atriích pomocná schodiště, která umožní procházejícímu dokonalý prostorový zážitek. Fasáda patra děkanátu s posluchárnami a učebnami je řešena záměrně tak, aby působila uzavřeně v kontrastu s „otevřenými“  prosklenými ateliérovými patry, které je možno zastínit posuvnými stínícími panely v různých barvách.

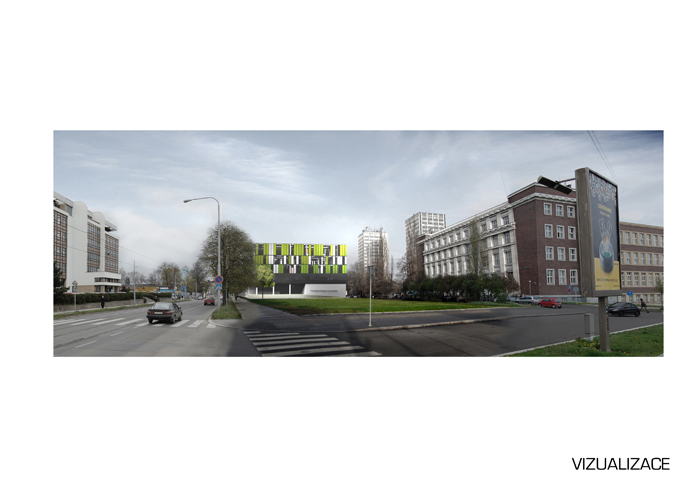

Fakulta architektury

FA je umístěna ve středu celého areálu. Jako škola rovněž ateliérového typu je řešena podobně jako FAVU. Jedná se o šestipatrovou budovu lichoběžníkového půdorysu. Hmota FA je nejvíc patrná z pohledu směrem od Platinia, vstup do FA v náměstí rovněž zdůrazněn schodištěm a rampou, která ústí přímo proti jejímu vstupu. V 1.NP se nachází vstup s vrátnicí a šatny, ve 2.NP prostory děkanátu, posluchárny a učebny, 3.-5.NP je vyčleněno pro prostory ateliérů a kanceláře pedagogů. Každý ze 6ti ústavů navrhování zaujímá polovinu podlaží. V 6.NP se nachází ústav zobrazování, jehož součástí je modelárna, kreslírna, sochařský ateliér a servrovna. Toto podlaží je o třetinu zkráceno, v půdoryse jeho boční hrana lícuje s hranou ÚSI, je zde tedy možnost vytvořit střešní terasu.

Patra ateliérů jsou dispozičně velmi uvolněná, ateliéry jsou od chodeb odděleny pouze prosklenými příčkami. V ateliérech jsou navrženy mobilní příčky, které lze rozmisťovat dle potřeby. Ve 3.-6.NP procházejí atria, díky kterým je interiér osvětlován dvěma střešními světlíky. Mezi ateliérovými patry jsou rovněž navržena pomocná schodiště pro zlepšení komunikace mezi ateliéry. Fasáda patra děkanátu s posluchárnami a učebnami je řešena záměrně tak, aby působila uzavřeně v kontrastu s „otevřenými“  prosklenými ateliérovými patry, které je možno zastínit posuvnými stínícími panely v různých barvách.

Ústav soudního inženýrství

Budova ÚSI uzavírá areál ze severu.  V těchto místech se nachází velmi frekventovaná ulice Šumavská, takže ÚSI může být chápána jako bariéra celého areálu, jako odstínění od hlučné silnice. Tomu je přizpůsobeno i dispoziční řešení, kdy na severní straně jsou ve všech patrech umístěny vertikální komunikace a sociální zázemí. Posluchárny a učebny jsou orientovány na příjemnější jižní stranu. ÚSI je šestipodlažní budova podlouhlého obdélníkového půdorysu. V 1.NP se nachází vstup s vrátnicí směrem z nového náměstí, laboratoř pro dopravu, servrovna a ASN, v 2. NP je umístěn děkanát, ve 3. NP se nacházejí posluchárny, 4.-6. NP je určeno pro učebny a kanceláře. 3. a 4. NP prochází atrium. Pro vnější vzhled ÚSI jsme volili střídmější, tmavší odstíny šedé.

Budova ÚSI uzavírá areál ze severu.  V těchto místech se nachází velmi frekventovaná ulice Šumavská, takže ÚSI může být chápána jako bariéra celého areálu, jako odstínění od hlučné silnice. Tomu je přizpůsobeno i dispoziční řešení, kdy na severní straně jsou ve všech patrech umístěny vertikální komunikace a sociální zázemí. Posluchárny a učebny jsou orientovány na příjemnější jižní stranu. ÚSI je šestipodlažní budova podlouhlého obdélníkového půdorysu. V 1.NP se nachází vstup s vrátnicí směrem z nového náměstí, laboratoř pro dopravu, servrovna a ASN, v 2. NP je umístěn děkanát, ve 3. NP se nacházejí posluchárny, 4.-6. NP je určeno pro učebny a kanceláře. 3. a 4. NP prochází atrium. Pro vnější vzhled ÚSI jsme volili střídmější, tmavší odstíny šedé.

Budova ÚSI uzavírá areál ze severu.  V těchto místech se nachází velmi frekventovaná ulice Šumavská, takže ÚSI může být chápána jako bariéra celého areálu, jako odstínění od hlučné silnice. Tomu je přizpůsobeno i dispoziční řešení, kdy na severní straně jsou ve všech patrech umístěny vertikální komunikace a sociální zázemí. Posluchárny a učebny jsou orientovány na příjemnější jižní stranu. ÚSI je šestipodlažní budova podlouhlého obdélníkového půdorysu. V 1.NP se nachází vstup s vrátnicí směrem z nového náměstí, laboratoř pro dopravu, servrovna a ASN, v 2. NP je umístěn děkanát, ve 3. NP se nacházejí posluchárny, 4.-6. NP je určeno pro učebny a kanceláře. 3. a 4. NP prochází atrium. Pro vnější vzhled ÚSI jsme volili střídmější, tmavší odstíny šedé.

 Podzemní parkoviště

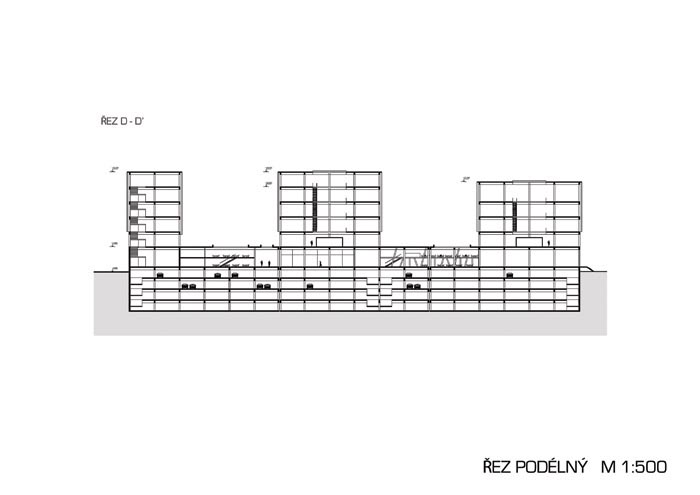

Navrhujeme 4 půdorysně obdélníkové podlaží podlaží hromadných garáží, z nichž nejvyšší bude sloužit potřebám VUT a bude provozně odděleno od zbylých tří podlaží sloužících pro Magistrát města Brna a veřejnost. 1.PP je zvednuto o 1,5 m nad terén, což umožňuje zkrácení příjezdové rampy. Toto nadzvednutí se rovněž promítá do nového náměstí v ulici Veveří, kde vzniklé dominantní schodiště a rampa zdůrazňuje nástup do ÚSI a FA. Rovněž nástup do FAVU z ulice Akademické je zdůrazněn rampou a schodištěm. Parkoviště je obslouženo dvěma jednosměrnými rampami (vjezd a výjezd v 1.PP), plynulý provoz uvnitř je zajištěn dvěma okruhy. Výstup z garáží je zajištěn třemi schodišti s výtahy, dvě ústí do pasáže, jedno do náměstí na ulici Veveří.

Energetický systém

LETNÍ PROVOZ           V létě kdy je obvykle tepla přebytek bude systém zaměřen hlavně na chlazení budovy. To budou zajišťovat železobetonové stropy, ve kterých budou umístěny trubky umožňující cirkulaci vody. Studená voda bude přes čerpadla transportována do stropu, čímž bude snižovat teplotu v budově a bude ulehčovat v chlazení systému VZT, tím se sníží náklady na chlazení. Zároveň tato voda, která se ve stropech ohřeje, své teplo předá do systému ohřevu TUV. Tím se co nejvíce využije energie, namísto abychom ji bez užitku vypouštěli ven z budovy. K ohřevu TUV budou sloužit velké akumulační zásobníky, které budou získávat teplo z vakuových solárních panelů a z tepelného čerpadla vzduch voda, které bude teplo získávat z dvojité skleněné fasády, která funguje jako vzduchový solární kolektor. Toto tepelné čerpadlo bude z části poháněno fotovoltaickými panely, které bude také přispívat k lepší energetické bilanci budovy. Celý systém bude navržen tak, aby byl co nejméně závislý na vnějších zdrojích energie, což je v dnešní době stále se zdražujících energií velkou výhodou.

ZIMNÍ PROVOZ           V zimě bude systém pracovat opačně. Do železobetonových stropů bude vháněna topná voda(zde je výhoda dobré tepelné vodivosti betonu). K vytápění pomůže i VZT, kdy bude použito decentrálních rekuperačních jednotek. Teplovzdušné vytápění bude teplo získávat opět z velkých akumulačních zásobníků, které budou ohřívány přes tepelné čerpadlo beroucí teplo z dvojité fasády a ze solárních kolektorů umístěných na střeše objektu. Systém bude opět co nejvíce využívat solárních zisků a vnitřních zisků. V případě velmi nízkých teplot, kdy fasáda nebude jako vzduchový kolektor funkční, systém se přepne do opačného režimu a teplý vzduch bude do fasády naopak vháněn, čímž se zamezí tepelným ztrátám objektu a srážení vlhkosti na sklech.

Konstrukční  systém a materiálové řešení

Dvojitá fasáda bude zhotovena z dvou skel. První (blíže exteriéru) bude dvojsklo s co největší propustností pro sluneční energii, naopak to druhé bude ve formě trojskla s folií „Heatmirror“, čímž dosáhneme zisku v kolektoru a zároveň zamezíme letnímu přehřívání. Ve fasádě bude umístěn i stínící systém, který bude zároveň dotvářet architektonický ráz budovy.

Fasáda bude zavěšená na železobetonovém skeletu, který bude tvořen sloupy a průvlaky, stropy budou železobetonové. Železobetonové konstrukce (stěny, stropy) sousedící s exteriérem popřípadě s nevytápěnými prostory, budou opatřeny TI EPS v tl.250mm. Střecha bude plochá, izolována spádovanými polystyrenovými deskami v min. tl. 250mm.
